Impianto freni

Il progetto originale prevedeva un freno centrale comandato da una leva. Mantenendo il freno centrale come freno parcheggio (o di emergenza) ho modificato il sistema installando i freni indipendenti sui pedali.

Per questa ragione ho modificato, anche, la pedaliera dotandola di pedali tipo Cessna con relativi pistoni dei freni.

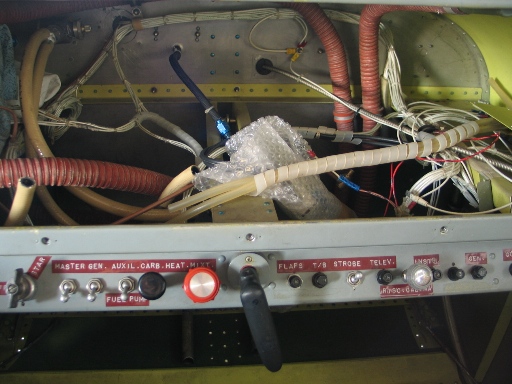

  La maniglia (nera) del freno centrale diventato freno parcheggio.

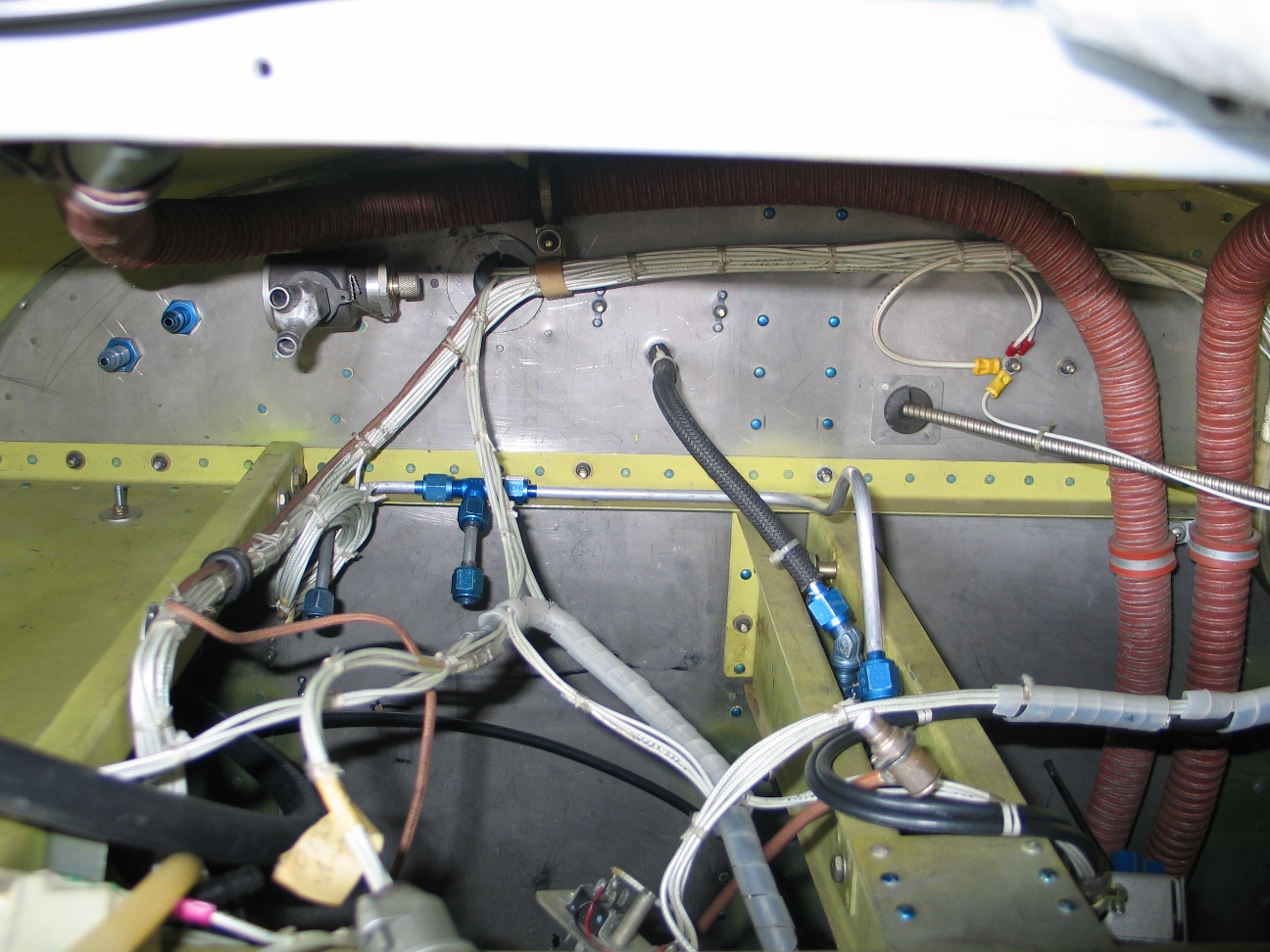

  Il collegamento tra il serbatoio dell'olio (posizionato nel vano motore), il freno centrale e i due collegamenti alla pedaliera

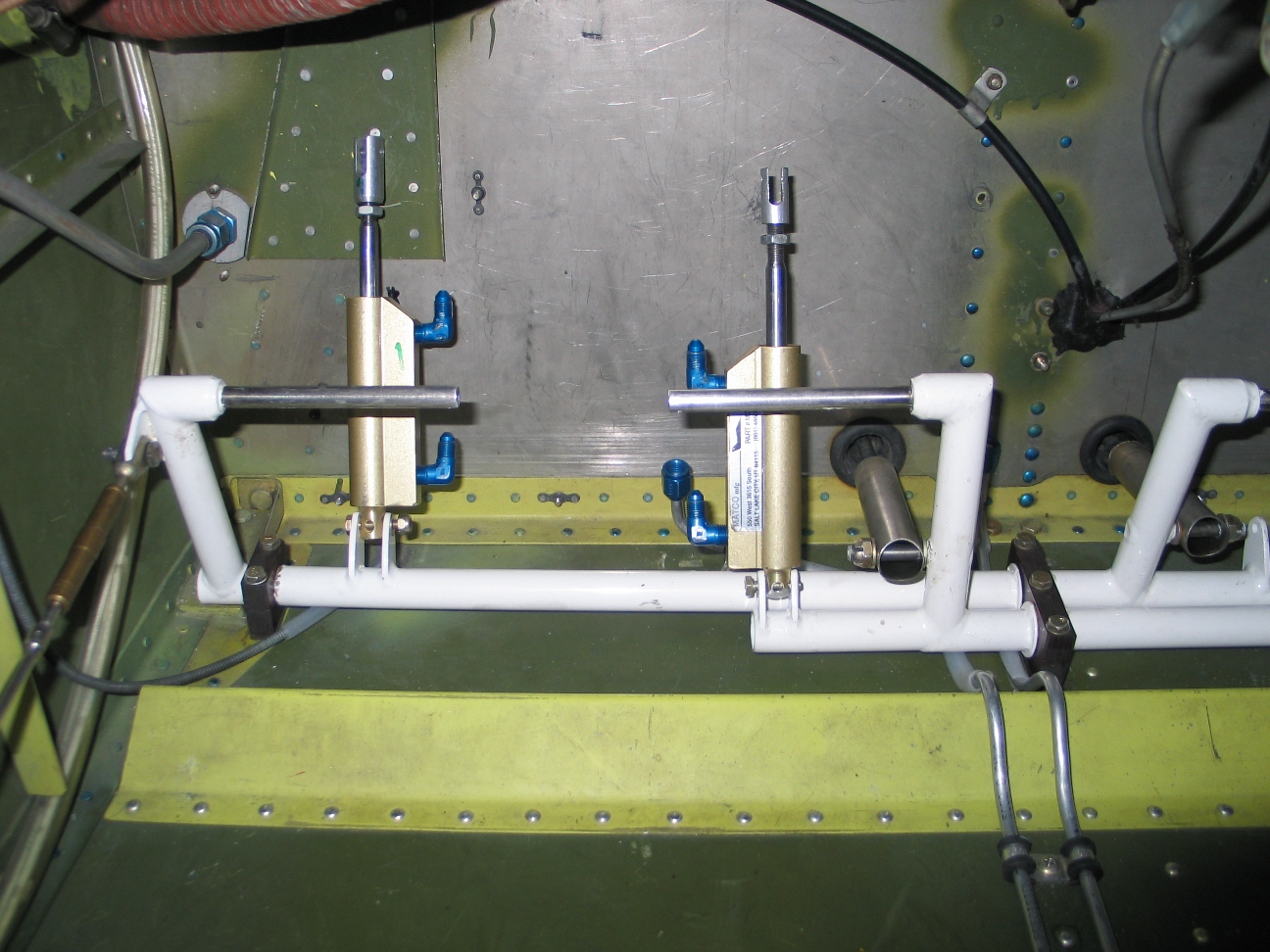

I due pistoni Matco e relativa connessione a pavimento del circuito alle ruote.

Un'altra vista dell'installazione dei due pistoni.
